La gama Fusion de parches IR, parches térmicos o paneles y parches está fabricada con materiales reflectantes pasivos y puede utilizarse para identificar personal o incluso vehículos.
Parches IR están equipados con una película reflectante que absorbe todo el espectro de luz visible y refleja sólo la luz infrarroja. Los parches térmicos son pasivos y reflejarán la energía térmica del cielo para aparecer en zonas frías. Existe una tercera categoría de manchas denominada Parches de fusión combinan las tecnologías IR y térmica.
Parches de identificación por infrarrojos

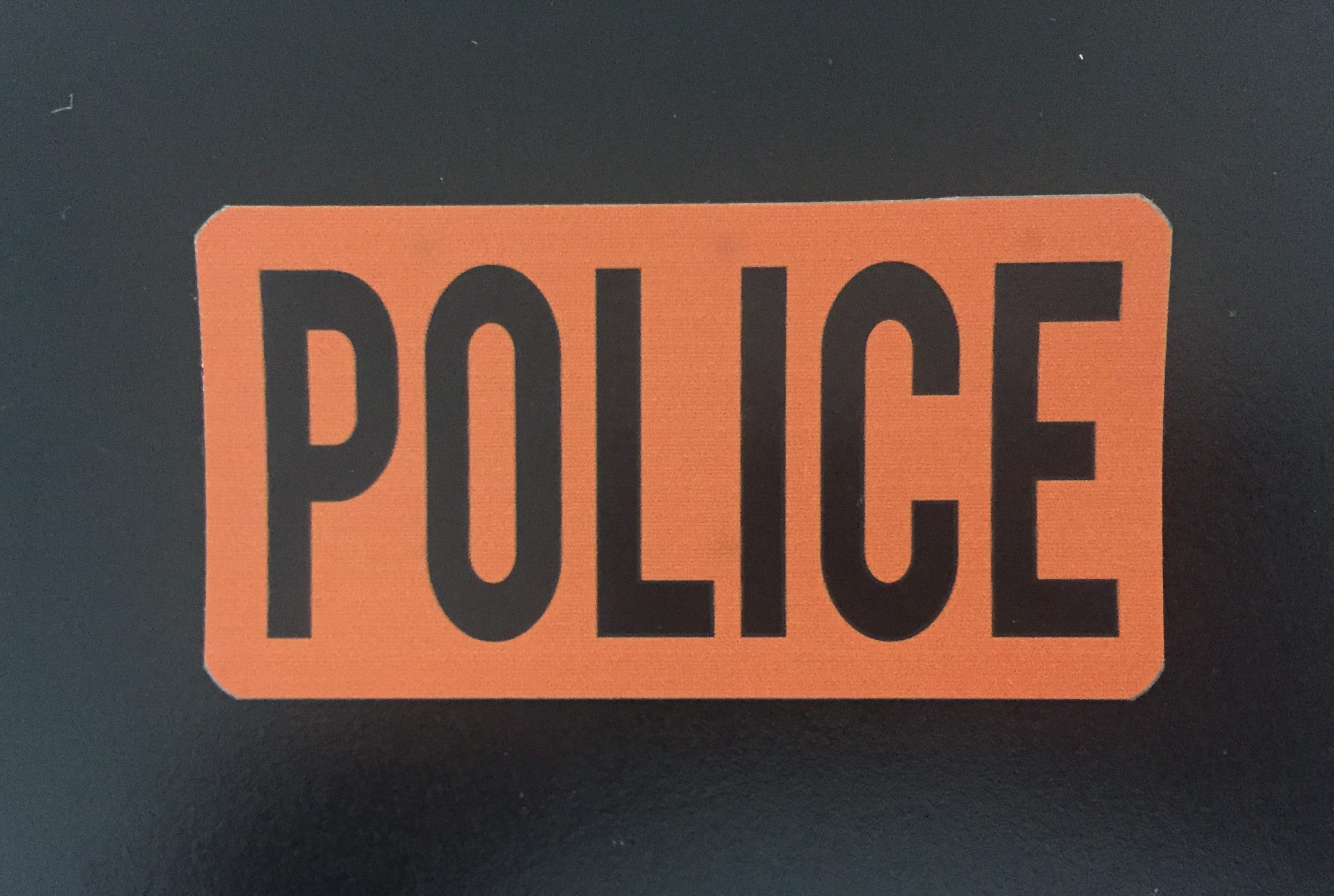

Los parches infrarrojos Cyalume están fabricados con materiales infrarrojos reflectantes que pueden personalizarse en cuanto a color y longitud de onda.

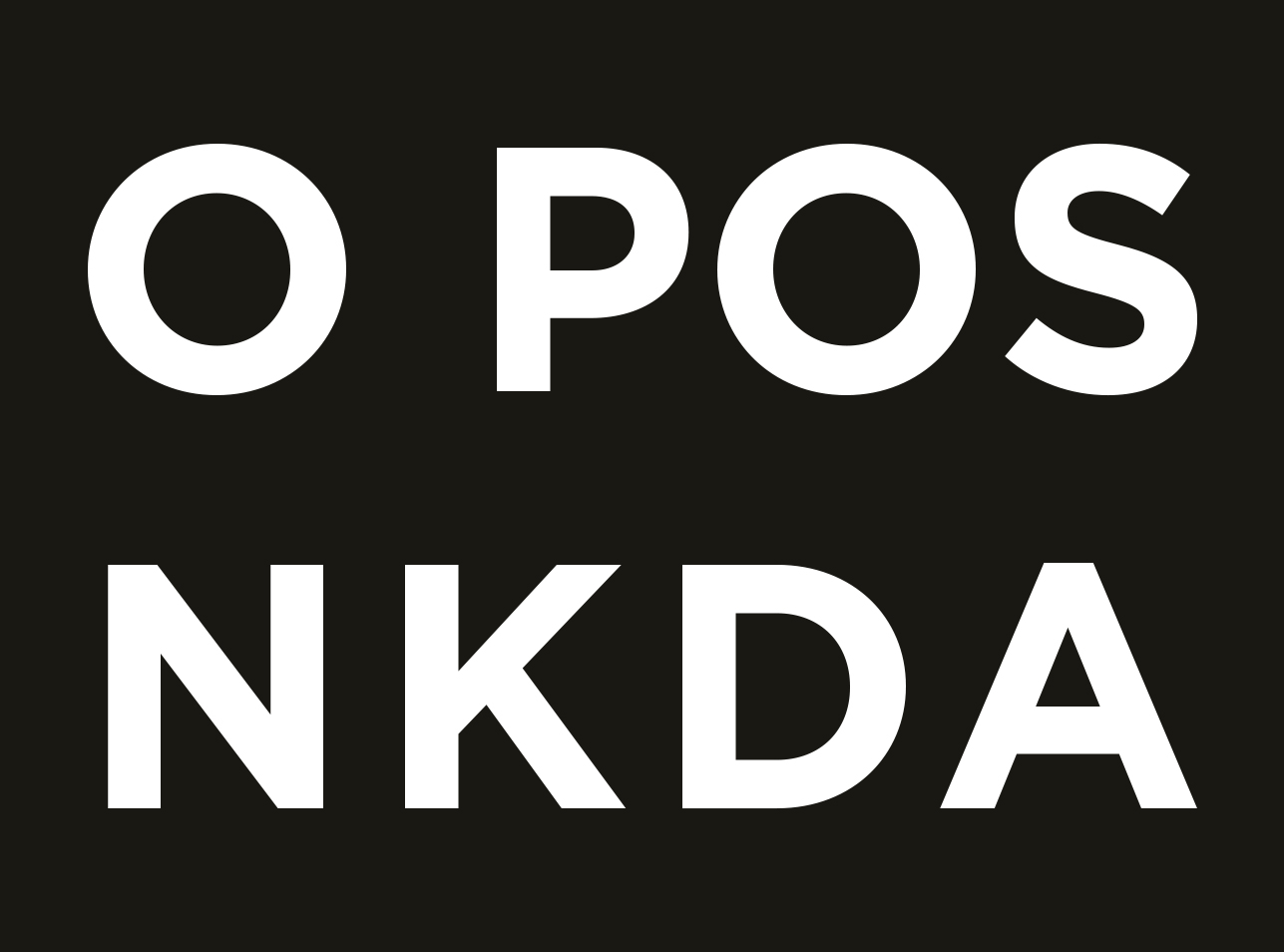

Los parches están fabricados con una película de microprismas reflectantes y pueden adoptar la forma de banderas, parches de indicativo de llamada, parches de grupo sanguíneo, letras adhesivas o magnéticas.... para la identificación del personal o de vehículos.
Puede personalizar el tamaño, los colores, la forma y los gráficos del parche.
Los parches son visibles en luz infrarroja (820 a 1200 nm) a distancias de hasta 100 metros, y de hasta 900 metros con un láser infrarrojo.
Estas visibilidades dependerán de la función de zoom, de los ángulos de visión (FOV) de las gafas de visión nocturna (NVG) utilizadas y de la fuente de luz IR.
Parches infrarrojos se suministran generalmente con un Velcro ™ marca reverso equipado con ganchos (Velcro en el lado macho). Estos cierres son duraderos y adecuados para condiciones al aire libre, incluyendo el agua y el calor hasta 60 grados.
No obstante, también pueden suministrarse, previa solicitud, fijaciones adhesivas, magnéticas o de cualquier otro tipo.
Los parches están disponibles en acabado mate o brillante. Estos acabados no afectan a la durabilidad del parche. Sólo afectarán al alcance de detección: en mate, la distancia de detección es menor.

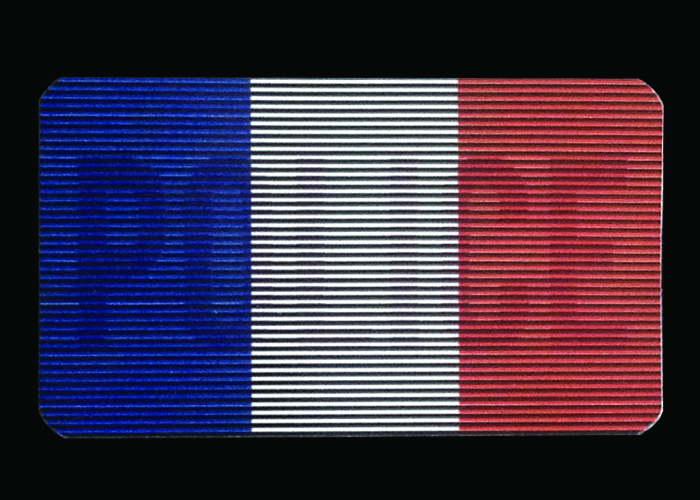

Parches IR dobles
Estos parches tienen una doble capa de infrarrojos, por lo que, además de ser visibles a simple vista (una bandera, por ejemplo), ofrecen una segunda marca en el fondo que sólo puede verse con NVIDIA (una marca de letras, por ejemplo).
Parches térmicos de identificación / Paneles térmicos
Parches y paneles de identificación térmica están fabricados con un material térmico reflectante pasivo.
Cuando los parches o paneles térmicos se exponen al cielo abierto, reflejan la energía térmica del cielo, que puede ser de hasta -30 grados centígrados en un día despejado. Los parches/paneles térmicos aparecen entonces en una cámara térmica como una zona fría contrastada, es decir, como una zona negra, a diferencia del individuo que lleva el parche, cuya silueta se representará como una zona blanca.
Los parches térmicos (3000 a 14000 nm) sólo son eficaces para la identificación a corta distancia. El espectro de visión depende del tamaño del parche, la ubicación, las condiciones meteorológicas y la cámara térmica.
Recomendamos utilizar estos parches en el exterior con una visión sin obstáculos. Las mejores ubicaciones para los parches suelen ser en el casco o en el hombro, ya que el ángulo hacia el cielo es adecuado.
- Un parche de 5x5cm dará visibilidad a 20-50 metros.
- Un parche de 10x10cm proporcionará una visibilidad de 50-200 metros.
Los parches térmicos de identificación del personal se colocan generalmente en los cascos o en los hombros. Los paneles térmicos de identificación de vehículos, a menudo en forma de letras o números magnéticos o adhesivos, suelen colocarse en las puertas o techos de los vehículos a identificar.
El alcance de detección de los paneles térmicos es de 500 m a 5 km, en función del dispositivo, la óptica y las condiciones meteorológicas.
Los colores estándar de los parches térmicos son el marrón y el verde oliva. Se puede crear cualquier otro color personalizado en función de la cantidad solicitada.
El tamaño y el tipo de fijación (velcro, adhesivo, magnético) de los parches o paneles térmicos pueden personalizarse.
No dude en ponerse en contacto con nosotros para un estudio personalizado de sus necesidades.
Paneles térmicos
Los paneles térmicos personales (60cm x 60cm) y los paneles térmicos de identificación de combate (100cm x 100cm o 120cm x 120cm) tienen las mismas características que los parches térmicos.
Paneles térmicos personales se utilizan para identificar al personal en operaciones de rescate o para señalización. Están fabricados con un tejido ligero fácil de transportar y plegar.
Paneles térmicos de identificación en combate están diseñados para identificar tanques o vehículos.
Estos paneles están disponibles en marrón, verde oliva o cualquier otro color bajo pedido. Los tamaños de estos paneles térmicos también pueden personalizarse según las necesidades.

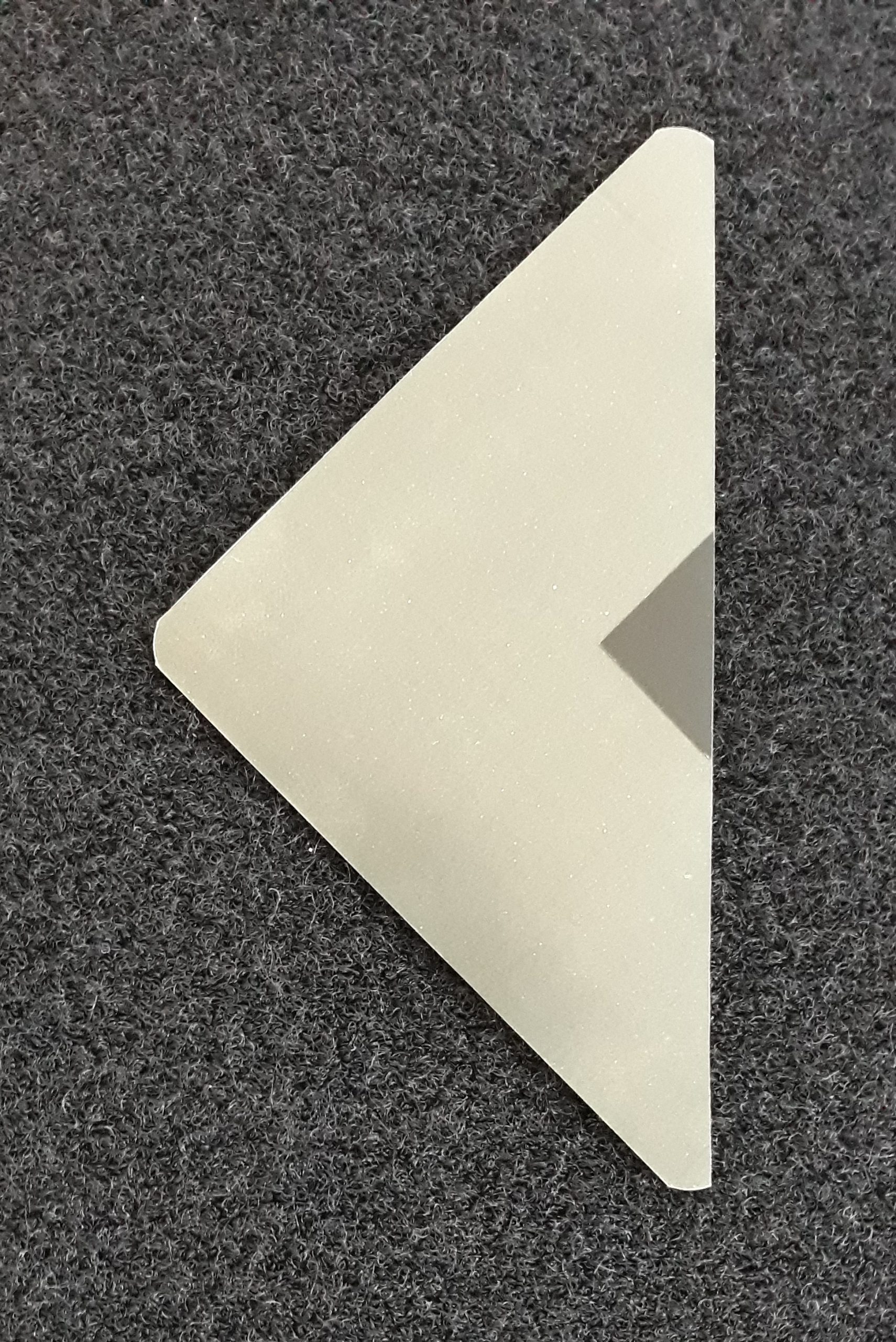

Parches y paneles de fusión: IR + térmicos
Los parches de fusión para identificación en combate están diseñados para absorber todos los espectros de luz visible y reflejar la luz infrarroja con longitudes de onda en NIR, SWIR, MWIR y LWIR, reconocibles mediante gafas de visión nocturna (NVG) y cámaras térmicas.
El parche Fusion es una combinación de tecnologías IR y térmica.
El parche Fusion se compone de partes infrarrojas reflectantes y partes térmicas pasivas. Las partes IR son visibles en longitudes de onda de 820 a 1200 nm y las partes térmicas son visibles en longitudes de onda de 3000 a 14000 nm.
Estos parches Fusion están diseñados para la identificación del personal IFF (Identificación Amigo o Enemigo) y están disponibles en marrón o verde oliva. Cualquier otro color personalizado es posible bajo petición especial.

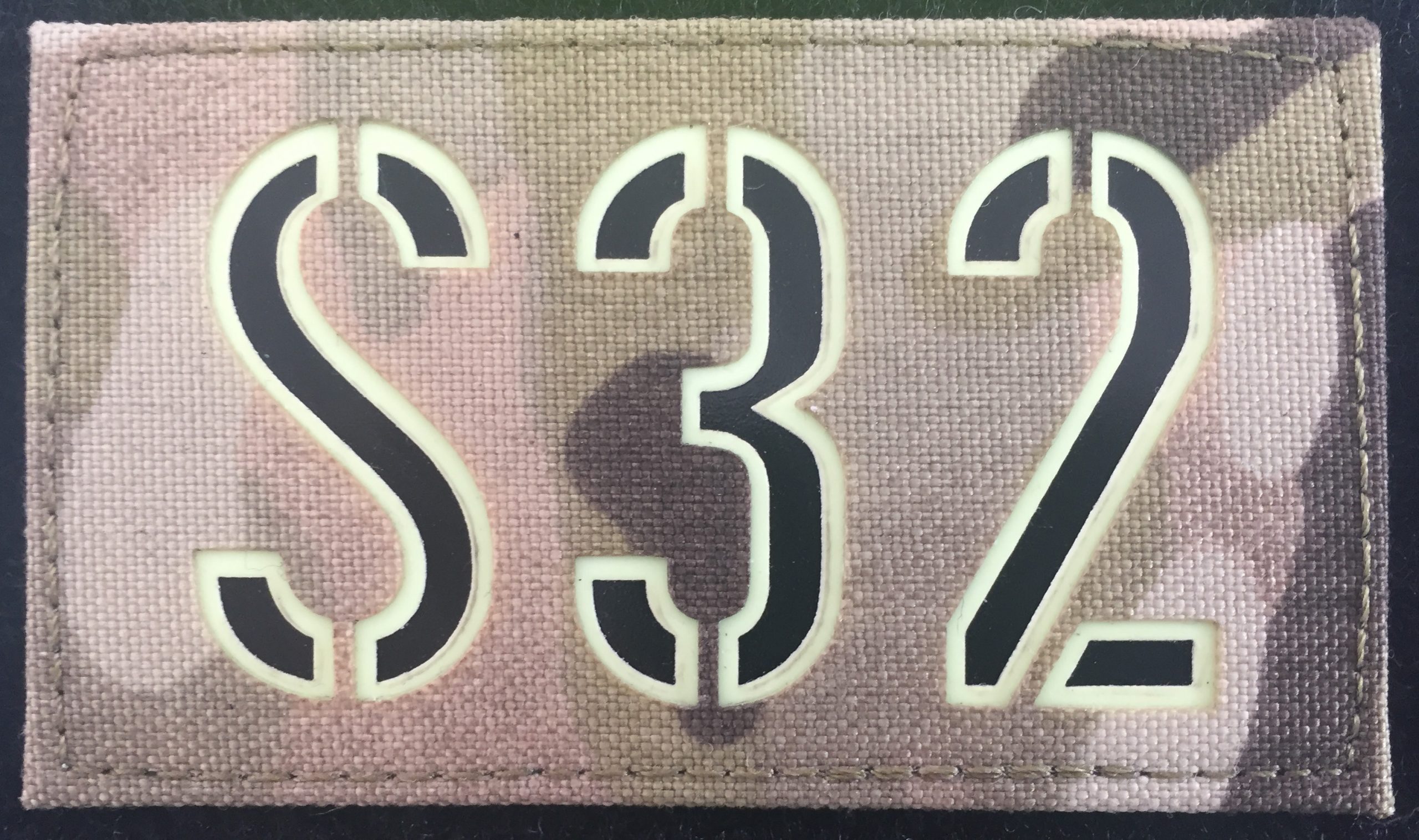

Combinación de tecnologías IR o térmicas con piezas reflectantes / fotoluminiscentes
También es posible incorporar partes reflectantes o fotoluminiscentes en los parches IR o Fusión. Estos parches, que se recomiendan para la identificación del personal (IFF Identification Friend or Foe / Identification Ami Ennemi), se llevan generalmente sobre los hombros del personal militar y son visibles para la cámara térmica JVN.
Estos parches pueden personalizarse totalmente y se fabrican según sus especificaciones.
