Pour un marquage visible et facile à mettre en oeuvre

Pour une meilleure identification de cible en entrainement

Marquage possible en visible et en IR de durées variables

Marquage de cibles

Plusieurs produits Cyalume sont préconisés pour le marquage de cibles lors de tir de nuit.

  • Les bâtons lumineux Cyalume de 6’’ (15cm) ou 15’’ (40cm) placés directement en dessous et en face de la cible sont également utilisés. Ils sont faciles et rapides à mettre en œuvre.
  • Les patchs adhésifs circulaires Lightshape en version Infrarouge peuvent être collés aisément sur une cible. Ils sont facilement utilisables avec une rapidité d’emploi. Plusieurs patchs IR peuvent être utilisés pour définir le contour de la cible. Dans l’hypothèse où le patch serait touché par une balle, ce dernier continuerait à fonctionner. Il est également possible de positionner plusieurs patchs infrarouges derrière la cible afin de créer un halo de lumière.
  • Les bandes infrarouges réfléchissantes placées sur la cible peuvent être positionnées de façon à marquer le contour de la cible. Ces bandes peuvent être atteintes par des balles sans altérer leurs propriétés et leur effet.

Marquage de passages/franchissements

Les sticks Cyalume peuvent être utilisés pour faire du marquage de nuit pour identifer des passages et signaler des zones particulières. Les supports naturels, obstacles et équipements sur le terrain peuvent être marqués par les produits Cyalume:

  • Signaux de nuit lumineux en sémaphore.
  • Construction d’un pont: Attacher un Marqueur Personnel (PML) afin de préserver la vie des hommes dans cette action.
  • Pont/ franchissement: Pour un franchissement plus rapide, identification au centre, à gauche et à droite par un code couleur sur le pont ou la berge.
  • Visualisation de nuit des câbles d’antennes en y attachant un bâton lumineux 15cm ou un marqueur Lightshape.
  • Marquage d’obstacle: marquage de passages vérifiés, obstacles marqués en visibles ou IR.
  • Identification de présence de mines au sol en progression.
  • Marquage de barbelés: Utiliser les Flexbands afin d’éviter aux soldats en exercices de se blesser.
  • Approvisionnement du véhicule en carburant dans l’obscurité sans danger.

Les bâtons Cyalume sont utilisés sur le pour marquer des passages importants

Baton orange Ultra-Haute intensité de 40cm qui s’active à l’impact au sol

Marquage bâtimentaire pour identifier les zones

Repérage facilité permettant une meilleure mobilité

Marquage réglementaire de bâtiments avec bâtons lumineux

Dans le cadre de marquage extérieur, il existe un marquage réglementaire concernant la reconnaissance de bâtiment, la progression en souterrains (entraînement au combat en zone urbaine).
Un badge pré positionné à l’entrée d’une zone à contrôler est activé à sa sortie. Le code couleur indiquera la nature du suivi :

  • marquage rouge : pour un bâtiment en cours de reconnaissance, la couleur rouge doit figurer en tant que point d’entrée obligatoire.
  • marquage vert : pour un bâtiment reconnu, qui a fait l’objet d’une inspection
  • marquage bleu : pour indiquer la présence d’un piège et ou d’un obstacle dans le bâtiment
  • marquage jaune : pour indiquer qu’une procédure d’évacuation sanitaire (EVASAN) ou évacuation médicale (MEDEVAC) est requise pour un blessé localisé à l’intérieur du bâtiment.

Les combinaisons de couleurs sont possibles excepté le rouge et le vert qui ne peuvent être associés.
Pour ces différents types de marquage, les bâtons lumineux Cyalume de différentes tailles peuvent être utilisés ainsi que les patchs / marqueurs lumineux qu’ils soient circulaires (LightShape). L’avantage de ces patchs est la possibilité d’écrire dessus au marqueur permanent.
Ainsi le marquage de couleur peut être complété par un marquage intérieur indiquant:

  • Point d’entrée,
  • Pièce reconnue,
  • Nid de prisonniers de guerre,
  • Nid de bléssés,
  • EVASAN requise,
  • Piège,
  • munitions et/ou obstacle dans la pièce…

Identification et marquage en mer pour plus de sécurité et repérage assuré

Les bâtons Cyalume permettent d’identifier de nuit les matériels et embarcations en mer

Identification d’équipements lors d’opérations en mer

  • Identification de colis largués en mer par l’utilisation de bâtons lumineux 15’’ (40cm)
  • Identification d’embarcations de nuit pour repérage en mer : équipement de radeaux, rafts de survie, petites embarcations pneumatiques en mer en signaux de détresse type SOS (signal lumineux de secours ou signal d’évacuation d’urgence) pour se signaler en mer en cas d’urgence. La longue lanière d’attache du signal d’urgence SOS permet de faire tourner le bâton lumineux dans l’air et former un cercle lumineux qui sera visible jusqu’à 5 km en vue aérienne. Le SOS est un signal émetteur d’appel de secours en mer, en montagne ou dans toute zone isolée. Étanche et flottable, il est fortement conseillé pour les opérations en mer.
  • Sauvetage en mer: chaque équipier peut être équipé d’un marqueur personnel lumineux PML. IL s’active d’une seule main en pressant la poignée. Attaché au gilet de sauvetage, il a une durée d’illumination de plus de 8h et est visible à plus d’un mile en mer (1,6km) et jusqu’à 5000 mètres en observation aérienne.

Les produits rétro-réfléchissants et photoluminescents CyFlect permettent également d’aider à l’identification en mer qu’il s’agisse de personnes, équipements ou éléments de structures (marches, hauts de portes…). Disponibles sous forme de bandes en nid d’abeilles ils peuvent être cousus ou collés à façon sur différents support (textiles, éléments de structure…).

 Marquage d’équipements de plongée

  • Lumière de plongée: Attacher un bâton lumineux 15cm avec un écran directionnel de combat à la planche de plongée contenant les informations (profondeur, carte, position des mines, etc…)
  • Marquage de la bouée du plongeur
  • Marquage des parachutes lors d’opérations de plongées
  • Marquage des bouteilles de plongée: bâton fixé par une base magnétique sur la bouteille de plongée afin d’identifier les bouteilles laissées sous l’eau en toute discrétion
  • Marquage du chemin d’évacuation dans un sous-marin: les bâtons lumineux sont attachés aux trappes d’évacuation du sous-marin pour indiquer le cheminement jusqu’à la sortie en cas d’évacuation d’urgence et en cas de coupure électrique.

Ces marquages peuvent être réalisés à l’aide des bâtons ChemLight de 15cm à 40cm ou encore grâce aux patchs lumineux adhésifs circulaires (LightShape) à coller sur tout type de surface (équipements, structures ou personnes). Sur ces derniers il est possible d’ajouter un message au feutre sur leur surface pour un marquage plus poussé.

Réapprovisionnement en mer (RAM, UNREP en anglais)

Les bâtons Cyalume sont utilisés pour mesurer la distance entre deux navires lors de ravitaillement à la mer (RAM). Des bâtons lumineux de 15 cm sont disposés à distance régulière tout au long de la corde qui relie les deux navires de façon à garantir une distance de sécurité entre ces derniers.

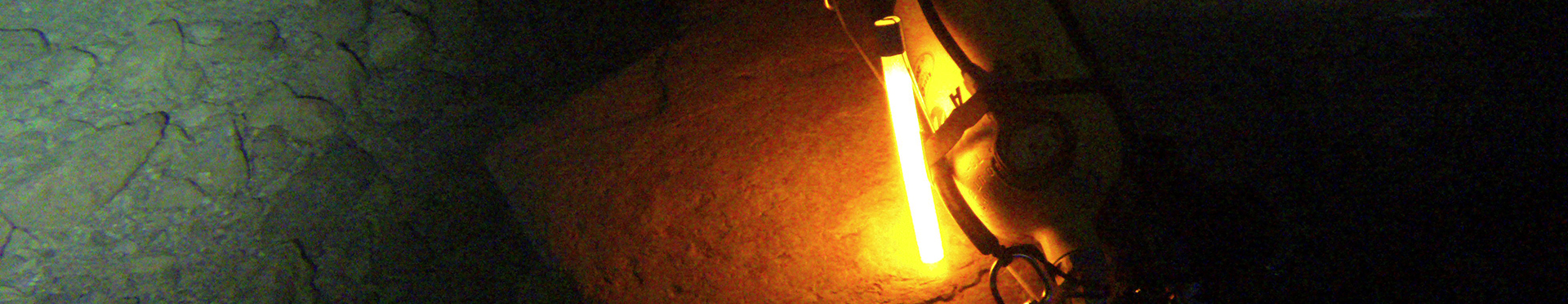

Marquage de matériels, engins/véhicules et EPI

  • Illumination de l’altimètre: un bâton lumineux MINI attaché autour de l’altimètre,
  • Marquage du parachute: des bracelets Flexbands attachés en haut des parachutes permettent aux unités de se former dans l’air,
  • Marquage du matériel largué par avion,
  • Marquage de point initial et de cible: des troupes au sol peuvent marquer des cibles de façon visuelle ou avec des marquages infrarouges de points initiaux afin d’augmenter l’efficacité des missions de soutien aérien,
  • Identification de blindés avec marquage en bande IR en V,
  • Marquage de véhicules à l’arrêt pour éviter le sur accident,
  • Marquage de véhicules avec des bâtons infra-rouges pour des opérations de police de nuit (filature discrète à distance en le collant sur le bas du pare-chocs),
  • Marquage de casques ou de vêtements lors d’opérations de police.

Une bonne identification pour engins, matériels, EPI...

Identification avec bâtons lumineux visibles ou IR ou bandes réfléchissantes IR
